Calculer la section, les surfaces et les volumes du tube carré ou rectangulaire

Déduisez facilement les différentes caractéristiques dimensionnelles d'un tube de section rectangulaire ou carrée à partir des différentes longueurs, de l'épaisseur et pourquoi pas du rayon formé aux angles, s'il y en a.

Le tube de section rectangulaire peut être vu comme une barre creuse. Il peut être vu aussi comme la translation d'une couronne rectangulaire le long de l'axe de la hauteur.

Selon leur mode de fabrication, les angles peuvent être vifs ou arrondis. S'ils sont vifs, alors le rayon est égal à 0.

Calcul des volumes, des surfaces et des sections d'un tube

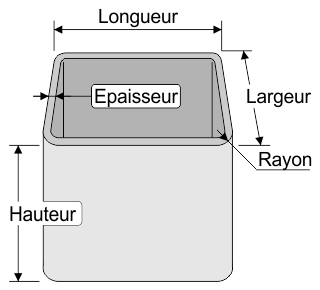

tube carré
Longueur :
Largeur :
Hauteur :
Epaisseur :
Rayon extérieur :
Masse volumique (optionnel) :
kg par dm3
Nombre de chiffres après la virgule :
Unités des résultats :
Rayon intérieur :  0,00 dm
Périmètre intérieur :  1,58 dm
Périmètre extérieur :  1,75 dm
Section creuse 0,13 dm2
Section pleine 0,04 dm2
Section totale 0,18 dm2
Surface latérale intérieure :  0,95 dm2
Surface latérale extérieure :  1,05 dm2
Volume creux 1,34 dm3
Volume plein 0,45 dm3
Volume total 1,79 dm3

Pour connaitre le poids du tube, vous devez renseigner le chanp "Masse volumique". Si besoin, consultez le tableau des masses volumiques.

Les tubes carrés ou rectangulaires

Les tubes de sections carrée ou rectangulaire sont généralement en acier ou en aluminium. On en trouve aussi en PVC et autres matières plastiques.

Calculer les dimensions, surfaces et volumes d'un tube s'avère très utile dans la construction. Ainsi, la section permet de définir la résistance mécanique. Le volume plein multiplié par la masse volumique permet de connaitre le poids. Les surfaces latérales peuvent permettre d'évaluer les échanges thermiques, etc...

Dans le cas de tube d'acier de section carrée, vous pouvez vous référer à la page acier de construction pour en connaître les standards et en déterminer les poids et coûts.

Poids d'un tube et masse volumique des matériaux

En renseignant le champ "Masse volumique", les résultats feront apparaitre le poids du tube. Cette indication peut s'avérer très intéressante, notamment en serrurerie afin de connaitre le poids d'un tube d'acier ou d'aluminium.

A titre d'exemples voici quelques masses volumiques courantes :

Materiaux  Masse volumique
Acier :  7.85
Aluminium :  2.70
Fonte :  7.1
Cuivre :  8.95
PEHD :  0.95
PVC :  1.4
Titane :  4.5
Zinc :  7.15
Verre :  2.5

Les masses volumiques sont exprimées en kilogrammes par litre (ou décimètre-cube), en tonnes par mètre cube, ou encore en grammes par centimètre cube (ou milliltre). Ce qui revient au même.
