Tracer un angle droit

Comment tracer un angle droit

Pour tracer facilement un angle droit, il faut placer 3 points afin de former 3 lignes dont 2 sont perpendiculaires. C'est l'intersection de ces 2 lignes perpendiculaires qui forme l'angle droit. L'astuce consiste à connaître ou déterminer les longueurs des deux côtés perpendiculaires puis à calculer la longueur du 3ème côté à l'aide du module ci-dessous. Ce 3ème côté se nomme hypothénuse. Il ne reste plus qu'à reporter la mesure pour tracer cet angle droit.

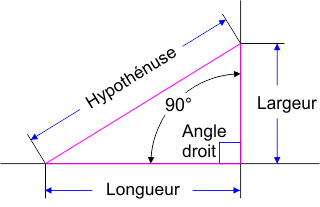

Un dessin vaut mille mots : voyez plutôt l'image du calcul de l'angle droit, ci-dessous.

Calculer un angle droit

Angle droit
Longueur :
Largeur :
Unités :
Nombre de chiffres après la virgule :
Longueur de l'hypothénuse :
5,00 m
Et accessoirement :
Angle 1 :
36,87 °
Angle 2 :
53,13 °
Périmètre du triangle :
12,00 m
Surface du triangle :
6,00 m2

Formule de calcul de l'angle droit

Pour obtenir un angle droit il faut calculer l'Hypoténuse à partir de la Longueur et de la largeur. Pour cela, on multiplie chaques valeurs par elles-mêmes, puis on additionne les résultats. Ensuite, on fait la racine carré de cette somme ce qui donne la longueur de l'hypothénuse.

H = √(L2 + l2)

Comment tracer un angle droit en extérieur

Il est facile de tracer un angle droit en extérieur, par exemple lors de la construction d'un bâtiment ou la création de zones carrées ou rectangulaires dans un jardin, Voici une manière de faire rapide pour peu qu'il y ait suffisamment de place : prenez les valeurs 3 mètres, 4 mètres et 5 mètres, qui ont la particularité de tomber juste. Les 2 premiers côtés perpendiculaires feront donc 3 mètres et 4 mètres. Le 3ème côté, opposé à l'angle droit, celui qui s'appelle l'hypothénuse, fait précisément 5 mètres ! Si vous avez un doute, vérifiez-le avec le formulaire de calcul ci-dessus.

C'est très pratique à savoir, parce qu'avec les chiffres 3, 4, 5, en tête et si l'espace le permet, il devient très facile de vérifier l'équérage (c.à.d l'angle droit) de 2 lignes, 2 murs, etc... Vous pouvez remplacer les mètres par des décimètres ou autres. Vous pouvez aussi utiliser des multiples de 3, 4 et 5, tels que 6, 8 et 10, ou encore 30, 40 et 50, etc...

Comment dessiner un angle droit

Sur une feuille de papier, une planche ou encore une tôle (d'acier, d'aluminium, etc...), une technique efficace pour tracer un angle droit consiste à utiliser un compas. En reportant, avec un compas, les longueurs calculées plus haut, il est facile de réaliser un tracer précis afin d'obtenir un angle parfaitement droit.
