Tracer une ellipse

Vous avez besoin de dessiner une ellipse pour, par exemple, découper un plan de travail devant recevoir une vasque ovale, réaliser le coffrage d'un linteau de terrasse en demi-ovale, découper une pièce de bois ou de métal ovale, ou encore délimiter une surface elle aussi ovale dans votre jardin...

Voici une méthode simple pour tracer une ellipse :

  • Placez deux points sur l'axe le plus long de l'ellipse, chacun à égale distance du centre, après avoir déterminé leurs positions avec le formulaire de calcul de l'entraxe des points plus bas dans la page.
  • Prenez une ficelle d'une longueur un peu supérieure au grand diamètre.
  • Attachez cette ficelle aux points précédemment placés (matérialisés par deux clous, vis, piquets ou autres en fonction des circonstances). La longueur de la ficelle entre les deux points doit être égale au grand diamètre

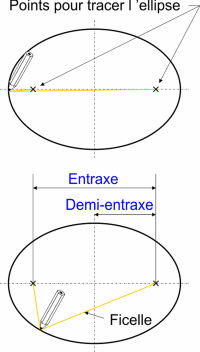

  • Puis prenez un crayon, placez le de façon à tendre la ficelle comme sur le dessin ci-contre
  • Faites-le glisser tout en gardant la ficelle tendue afin de dessiner l'ellipse
Tracer de l'ellipse

Calcul de l'entraxe des points pour tracer l'ellipse

Entrez le petit et le grand diamètre de l'ellipse dans le formulaire ci-dessous. Le résultat obtenu vous permettra de placer deux points sur l'axe du plus grand diamètre qui serviront à fixer une ficelle qui guidera le crayon pour dessiner l'ellipse.

Calcul de l'entraxe des points de l'ellipse

ellipse
Grand rayon :
Petit rayon :
Unité :
Nombre de chiffres après la virgule :
Demi-entraxe : 1,73 cm
Entraxe : 3,46 cm

Si vous avez besoin de connaître la surface ou le périmètre de l'ellipse, aller sur la page : calcul de la surface d'une ellipse
